平面磨床

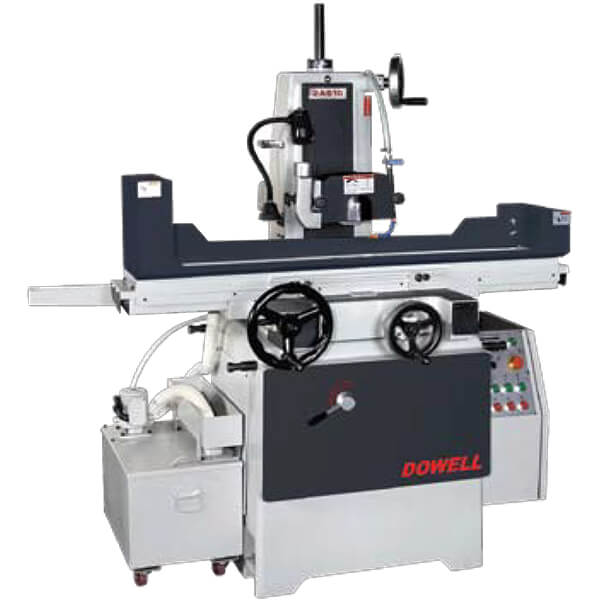

DSG-1.2.3A.3A618H 半自動鞍座平面磨床
DSG-1.2.3A.3A618H
| 項目 | 單位 | 1A618 | 2A618 | 3A618 | 3A618H | |
|---|---|---|---|---|---|---|
| 加工能力 | 工作台尺寸 (長x寬) | mm | 150x460 | |||
| 最大研磨長度 | mm | 475 | ||||
| 最大研磨寬度 | mm | 160 | ||||
| 主軸中心至工作台面距離 | mm | 400 | ||||
| 標準磁鐵尺寸 | mm | 150x450 | ||||
| 左右進給 | 手動行程 | mm | 485 | |||
| 油壓行程 | mm | 485 | ||||
| 油壓進給 (工作台移動速度) | m/min | 1~25 | ||||
| 前後進給 | 手動行程 | mm | 180 | |||
| 油壓行程 | mm | 180 | ||||
| 手輪進給 (每轉) | mm | 5 | ||||
| 手輪進給 (每刻度) | mm | 0.02 | ||||
| 連續進給 50/60HZ | mm/min | 510/650 | ||||
| 間歇進給 | mm/min | 0.5~10 | ||||
| 上下進給 | 快速進給 | mm/min | - | 230 | ||
| 慢速進給 | mm/min | - | ||||
| 手輪進給 (每轉) | mm | 1 | ||||
| 手輪進給 (每刻度) | mm | 0.005 | ||||
| 手動脈波產生器 | - | x1,x5,x10 | ||||
| 砂輪 | 砂輪尺寸 (直徑x寬x孔徑) | mm | Ø180x13x31.75 | |||
| 主軸轉速 (50/60HZ) | r.p.m | 3000/3600 | ||||
| 馬達 | 主軸馬達 | HP | 2 | |||
| 油壓馬達 | HP | 1 | ||||
| 前後進給馬達 | W | 25 | ||||
| 昇降步進馬達 | W | 40 | ||||
| 昇降伺服馬達 | W | 400 | ||||
| 重量 | 淨重/毛重 | kg | 910/1040 | |||
| 裝箱尺寸 | 長 x 寬 x 高 | mm | 1560x1300x2200 | |||
※ 本公司保有變更設計、規格、機構、外觀修改之權利，恕不另行通知
- 砂輪
- 砂輪凸緣及拔取螺母
- 砂輪平衡棒
- 鑽石修整座及鑽石修刀
- 工作燈
- 基礎座
- 水平調整螺絲附螺母
- 工具箱及調整工具
- 使用說明書及檢查精度表
- 補修用漆
- 本主架構採用FC米漢納高級鑄鐵
- 主軸採用直結式V3級馬達使用高精密(P4)軸承
- 鞍座滑道採用雙V設計加貼TURCITE-B耐滑片，並加精密刮花作業，使工作台運動輕快
- 自動潤滑系統，採用電磁泵浦，強制注油自動循環
-
前後微調 -
手動脈波產生器 -
永久磁盤 -
電磁盤 -
脫磁器 -
可傾式永久磁盤 -
吸塵注水雙用水機 -
磁鐵過濾水機 -
電動紙帶過濾水機 -
電動紙帶磁鐵過濾水機 -
變頻器 -
脫磁器 -
光學尺 -
線上砂輪平衡儀（手動） -
法蘭 -
角度成形器 -
萬向精密虎鉗 -
圓弧修整器 -
手動輪頂修整器
